Відправка з 08 листопада 2024Осьові вентилятори димовидалення ВОД-ДУ
Вентилятори призначені для видалення виникають при пожежі газів і одночасно відведення тепла за межі приміщення, можуть переміщувати газоповітряні суміші з температурою до 400°С до 600°С протягом не менше 120 хвилин. При цьому забезпечується локалізація зони пожежі і створюється можливість проведення робіт по боротьбі з пожежею і з порятунку людей і обладнання.
Випускають вентилятори наступних виконань:
- загальнопромислові (Н)
Характеристики

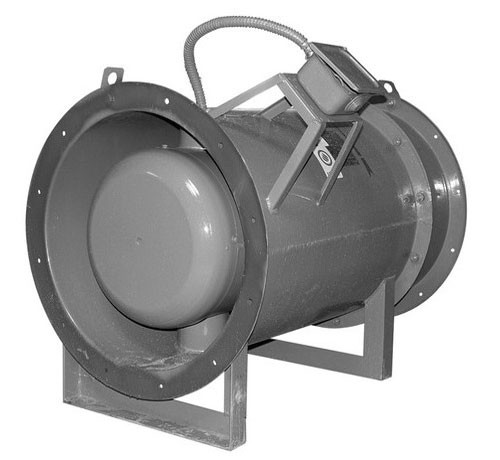

Вентилятори ВОД-ДУ складаються з корпусу, робочого колеса, електродвигуна, захисного кожуха.
Високонапірні і високовитратні вентилятори мають велику частку динамічного тиску в створюваному повному тиску. Для зниження втрат тиску на ділянках мережі, що примикають до вихідного перерізу вентилятора, і особливо при відсутності мережі на виході, рекомендується за вентилятором встановлювати вихідний канал з спрямляются апаратом (компонування 02 і 04). При цьому досягається зниження динамічного тиску вентилятора майже в 2,5 рази. Колесо має великий відносний діаметр втулки, що становить 70% від діаметра колеса, що обумовлено великими розмірами двигуна і наявністю захисного кожуха.
Відмінною особливістю вентиляторів ВОД є можливість установки лопаток під різними кутами, завдяки цьому вентилятор з одним діаметром колеса забезпечує цілу область режимів. Вентилятори мають чотири компонування, що відрізняються кріпленням обичайки і наявністю спрямляющего апарата(СА): СА і стійка відсутні (компонування 01); СА є, стійка відсутній (компонування 02); СА відсутня, стійка є (компонування 03); СА і стійка є (компонування 04). Всі елементи вентилятора мають захисно-декоративне лакофарбове покриття.
Застосування
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. При монтаже вентилятора перед ним и после него должны быть прямые участки канала диаметром, равным диаметру D колеса, и длиной не менее 4D перед вентилятором и 2D за вентилятором. Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 2-й категории размещения по ГОСТ 15150.
Условия эксплуатации:
•температура окружающей среды от минус 45 до +40 °С для умеренного климата, от минус 10 до +50 °С для тропического климата;
•середнє значення віброшвидкості зовнішніх джерел вібрації в місцях установки вентилятора не більше 2 мм/с;
