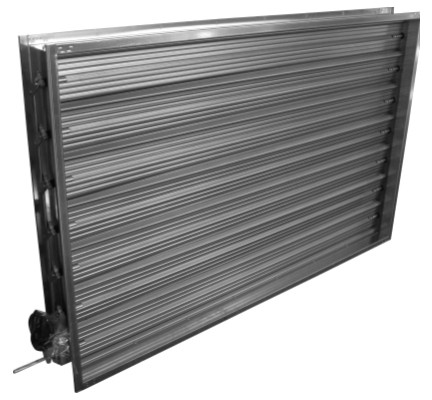

Клапан повітряний універсальний Регуляр-1600-1600-Н-МП220-У2

Регуляр це універсальний повітряний клапан, призначений для застосування в системах вентиляції і кондиціонування повітря.

Виконання

• Загальнопромислове (Н)
• Корозійностійке (К)
• Вибухозахищене (В)
• Корозійностійке вибухозахищене (КВ)

Діапазон розмірів

Клапани РЕГУЛЯР виготовляють тільки прямокутного перерізу.
Односекційні клапани можуть виготовлятися по висоті (Н) від 175 мм до 2425 мм, по ширині (В) від 200 мм до 1500 мм. Довжина корпусу (L) 170 мм.

Конструкція

Клапан РЕГУЛЯР складається з корпусу з оцинкованої сталі, лопатка клапана виконана з листового оцинкованого профільованого металу. Клапан має спеціальне пружинне ущільнення по торцях стулок. Примикання лопаток виконано у формі замкового ущільнення з розташованим в зоні примикання ущільнювачем. Клапан РЕГУЛЯР у своєму складі не має ніяких нагрівальних елементів. Розкриття лопаток клапана – «паралельне». В качестве исполнительного механизма может использоваться электропривод «открыто/закрыто», с пружинным возвратом (220 В или 24 В) или плавного регулирования или рукоятка для ручного управления (возможность ручного управления электроприводом имеется всегда по умолчанию). Электроприводы подбираются в зависимости от площади клапана и условий его эксплуатации в соответствии с таблицей комплектации электроприводами. Клапаны РЕГУЛЯР имеют современный внешний вид, сочетающийся с существующими требованиями потребителей к дизайну большинства видов помещений.

Зважаючи на те, що лопатка клапана зроблена із сталевого профілю, одержуваного на лінії профілювання, то для оптимізації живого переріз даного клапана необхідно підбирати висоту з стандартного ряду Н=175; 325; 475; 625; 775; 925; 1075; 1225; 1375; 1525; 1675; 1825; 1975; 2125; 2275; 2425. Клапана з розмірами по висоті відмінними від даних, що будуть виготовлятися з прохідним перетином близьким до уніфікованим розмірами Н, але з більш високим упором (з меншим живим перетином).
