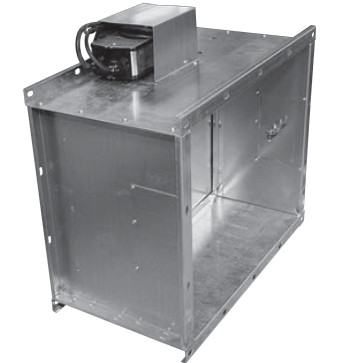

Відправка з 28 грудня 2024КПУ-1М (однокорпусной) модифікацій:
- загальнопромислові «Н» - Про призначення або Д;
- вибухозахищені «В» - Про призначення або Д.
Клапани загальнопромислового виконання «Н» не підлягають встановлення в трактах і каналах приміщень категорії А і Б пожаровзрывоопасности, в місцевих отсосах пожежовибухонебезпечних сумішей. Вибухозахищені клапани виконання «У» призначені для використання в системах, в яких переміщуються вибухонебезпечні суміші всіх категорій і груп за класифікацією ГОСТ 12.1.011 і встановлюються у вибухонебезпечних зонах приміщень, що належать до класів 1, 2 і 21,22 за класифікацією ДНАОП 0.00-1.32.
Клапани не підлягають встановленню в системах, в яких переміщуються середовища, з агресивністю по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря, запиленістю більше 100 мг/м , що містять вибухові речовини, вибухонебезпечну пил, липкі і волокнисті матеріали, а також для переміщення газо-пароповітряних вибухонебезпечних сумішей від технологічних установок, в яких взрывоопасныевещества нагріваються вище температури їх займання або знаходяться під надлишковим тиском.
Вид кліматичного виконання клапанів - УЗ по ГОСТ15150. Умови застосування клапанів у проектах визначаються вимогами СНиП 2.04.05. Виробництво клапанів здійснюється у відповідності з ТУ 4863-100-40149153-07, ТУ У 29.1-31632410-004:2006, а також на основі сертифіката відповідності UA1.016.0000023-07.
При будь-якому варіанті виконання і комплектації електроприводом клапани зберігають працездатність незалежно від просторової орієнтації. Крім перерахованих виконань клапани серії КПУ можуть виготовлятися і в коррозионностойком виконанні з нержавіючої сталі.
В залежності від призначення клапани КПУ оснащуються:
1. Про призначення:
- електроприводом з вбудованою поворотною пружиною і, за зазначення в замовленні, терморазмыкающим пристроєм дублюючого дії ТРУ (необхідність комплектації клапана датчиком ТРУ позначається літерою «Т» після позначення приводу і можлива тільки для модифікації «Н»);
- електромагнітом і плавкою вставкою (72 °З) з поворотною пружиною (тільки для модифікації «Н»);
- плавкою вставкою (72°З) і поворотною пружиною, тільки для О (в модифікації «В» не оснащується кінцевим вимикачем).
Клапани серій КПУ можуть виготовляти в канальному, стінах або ниппельном виконанні.
Канальне виконання передбачає наявність у корпуси двох приєднувальних фланців для вбудовування в вентиляційний канал (систему повітроводів) і зовнішнє розміщення елементів виконавчого механізму для зручності їх обслуговування з зовнішньої сторони. В канальному виконанні можуть виготовляти клапани як круглого, так і прямокутного перетину.
Стінне виконання передбачає наявність у одного корпусу приєднувального фланця і відсутність будь-яких рухомих частин і елементів із зовнішнього боку клапана для зручності закладення клапана безпосередньо в стінний отвір. В стінному виконанні можуть виготовляти клапани тільки прямокутного перерізу.
Ниппельное виконання передбачає ниппельный варіант виконання корпусу для вбудовування в вентиляційний канал і зовнішнє розміщення елементів виконавчого механізму для зручності їх обслуговування з зовнішньої сторони. У ниппельном виконанні можуть виготовляти клапани тільки круглого перерізу.
