Відправка з 28 грудня 2024Клапани КЛАРА є клапанами гравітаційної дії: лопатки таких клапанів відкриваються під дією потоку повітря (швидкість повітря в перерізі на горизонтальних ділянках повинна бути не менше 6 м/с, на вертикальних – не менш 4 м/с) і автоматично повертається у вихідне закрите положення при припиненні подачі повітря.
Виконання
- Загальнопромислове (Н)
- Корозійностійке (К)
Конструкція

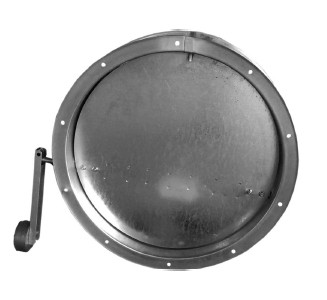

Зворотні клапани КЛАРА складаються: прямокутні – з чотиристінного коробчатого корпусу і простих листових стулок, виконаних з оцинкованої сталі, круглі – з цельнокатаного круглого корпусу і простий листової стулки також виконаних з оцинкованої сталі. Основною відмінністю від інших рівнозначних типопредставників клапанів КЛАРА є посилений корпус, що дозволяє витримувати короткочасні силові навантаження і додатково захищений від можливих перекосів при їх монтажі. На бічній поверхні є настроюється противагу для забезпечення можливості регулювання клапана при монтажі в залежності від площини установки, що дозволяє таким клапанів зберігати працездатність незалежно від просторової орієнтації.
Клапан КЛАРА-КРОС має конструктивні відмінності від стандартних виконань клапана КЛАРА. Так, у конструкції зворотного клапана КЛАРА-КРОС передбачено відсутність рухомих частин з зовнішньої сторони клапана, що дозволяє встановлювати цей клапан у вентиляційну шахту з заробкою. Тобто зовнішній габарит КЛАРА-КРОС значно менше клапанів КЛАРА мають противагу, встановлений зовні (у КЛАРА-КРОС – противага встановлюється безпосередньо на стулку усередині клапана). Ця обставина, проте, накладає обмеження на вимоги до просторової орієнтації: клапан КЛАРА-КРОС на відміну від клапанів КЛАРА може використовуватися тільки на вертикальних ділянках повітроводів вентиляційних шахт і при горизонтальному положенні лопатки в закритому стані.
