Відправка з 28 грудня 2024Від звичайних (однолопаточных) зворотних клапанів його відрізняє низька інерційність спрацювання і менша регламентована мінімальна швидкість потоку, необхідна для його розкриття. Лопатки таких клапанів відкриваються під дією потоку повітря і автоматично повертаються у вихідне закрите положення при припиненні подачі повітря. Особливо актуальне використання такого клапана спільно з осьовими вентиляторами, що мають, як правило, меншу швидкість потоку на виході в порівнянні з радіальними вентиляторами.
Клапан ТЮЛЬПАН® — виготовляють тільки прямокутного перерізу в трьох основних варіантах:
- ТЮЛЬПАН-1 – для роботи на горизонтальних ділянках повітропроводу (встановлений вертикально);
- ТЮЛЬПАН-2 – для роботи на вертикальних ділянках повітропроводу (встановлений горизонтально) при русі потоку повітря знизу вгору (на витяжку);
- ТЮЛЬПАН-3 – для роботи на вертикальних ділянках повітропроводу (встановлений горизонтально) при русі потоку зверху вниз (на приплив).
Виконання
- Загальнопромислове (Н)
- Корозійностійке (К)
- Вибухозахищене (В)
- Корозійностійке вибухозахищене (КВ)
Технічні характеристики
- ПРИЗНАЧЕННЯ зворотний (пелюстковий)
- РОБОЧИЙ ТИСК до 1000Па
- ШВИДКІСТЬ ПОТОКУ ПОВІТРЯ: ТЮЛЬПАН-1 – на горизонтальних ділянках 4...15 м/с; ТЮЛЬПАН-2 – на вертикальних ділянках на витяжку 6...15 м/с; ТЮЛЬПАН-3 – на вертикальних ділянках на приплив 6...15 м/с
- КЛІМАТИЧНЕ ВИКОНАННЯ УХЛ, категорія розміщення • 2 • 3

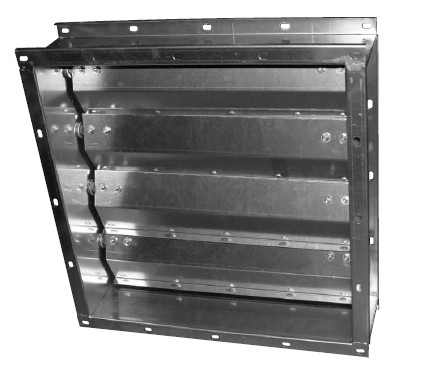

Клапан ТЮЛЬПАН складається з чотиристінного коробчатого корпусу і профільованих стулок, встановлених в корпусі на осях і виконаних з оцинкованої сталі. Примикання лопаток клапана ТЮЛЬПАН – замкове.
