Відправка з 23 листопада 2024Повітряні клапани НЕРПА високої щільності, розроблені для регулювання припливного, рециркуляційного або витяжного повітря в системах вентиляції високого тиску в умовах різких стрибків перепад робочого тиску в мережі, а також для герметизації внутрішнього об'єму вентиляційних мереж, робочий тиск яких може досягати 10000 Па. Клапани НЕРПА не мають аналогів у вітчизняному виробництві.
Виконання
- Загальнопромислове (Н)
- Корозійностійке (К)
- Вибухозахищене (В)
- Корозійностійке вибухозахищене (КВ)
Технічні характеристики
- ПРИЗНАЧЕННЯ • відсічною (герметизуючий) • регулює
- РОБОЧИЙ ТИСК до 10000 Па
- ВИКОНАВЧИЙ МЕХАНІЗМ • електропривод • рукоятка
- КЛАС РІВНЯ ПРОТІКАННЯ 3
- РОЗКРИТТЯ ЛОПАТОК паралельне
- ПРОСТОРОВА ОРІЄНТАЦІЯ не залежить
- КЛІМАТИЧНЕ ВИКОНАННЯ • У2 • УХЛ3 • ТМ2/2, категорій розміщення
Діапазон розмірів

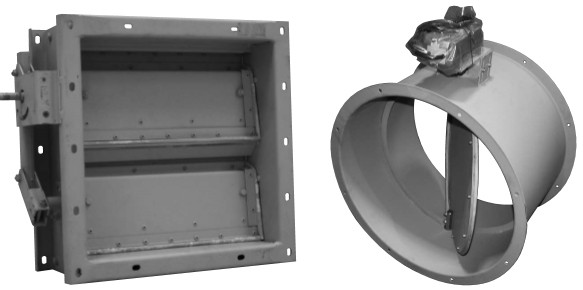

Клапани НЕРПА виготовляються як прямокутної, так і круглого перерізу. Максимальний розмір робочого перерізу клапанів НЕРПА прямокутного перерізу не може перевищувати 1,4 м2, з довжиною однієї із сторін не перевищує 1600 мм. Ряд приєднувальних і габаритних розмірів клапанів круглого перерізу обмежений стандартними представленими в таблиці (див. нижче).
Конструкція
Клапани НЕРПА складаються з посиленого зварного чотиристінного коробчатого корпусу і стулок порожнистої коробчатої форми. Примикання стулок виконано у формі замкового ущільнення. По торцях корпусу та в зонах примикання стулок використовується амортизуюче ущільнення. В якості виконавчого механізму може використовуватися електропривод або рукоятка ручного управління. Кінематика такого клапана – важелі і тяги на жорсткому зчепленні, розкриття лопаток клапана – «паралельне». Підшипникові вузли виконуються з використанням самовстановлюються підшипників кочення, що захищають осі стулок клапана від перекосу під впливом тиску, що дозволяє безперешкодно проводити регулювання потоку в умовах максимального заявляється тиску без докладання додаткових зусиль на приводі. Приєднувальні фланці оснащені отворами. Клапани НЕРПА в коррозионностойком виконанні виготовляють з нержавіючої сталі загальнопромисловому – з низьколегованої товстолистової сталі (з покриттям з порошкової емалі).
