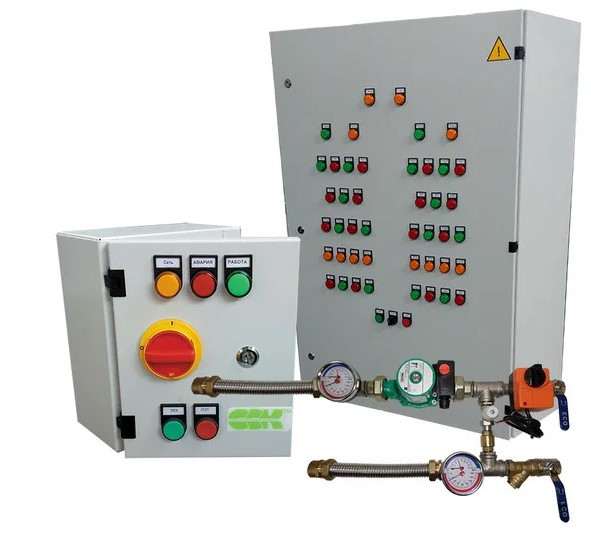

Щити керування вентиляторами SAU-PPV
Щит автоматики для управління вентилятором SAU-PPV відрізняється високою якістю комплектації і можливістю застосування з будь-якими типами вентилятора. Щит управління характеризується наявністю місцевих органів управління, індикації стану обладнання і можливістю підключення пожежної безпеки.
Конструкція шаф керування вентиляторами SAU-PPV
Шкаф управления SAU-PPV работает в большом диапазоне температур от -40° С до + 55° С, срок эксплуатации не менее 10 лет. Использование металлического корпуса, покрытого порошковой краской для защиты от коррозии, обеспечивает безопасность использования шкафа автоматики. Корпус с заземлением обеспечивает экранирование электромагнитных полей, возникающих при коммутации больших токов. Встроенный разъединитель нагрузки позволяет повысить безопасность данного шкафа управления при проведении обслуживания двигателя. У шафі керування вентилятором SAU-PPV передбачено підключення спеціального контакту пожежної безпеки, при спрацьовуванні якого шафа управління SAU-PPV блокує роботу електродвигуна вентилятора.
ТИП РЕЛЕ | ДІАПАЗОН РЕГУЛЮВАННЯ, А |
РТЛ 1001(М) | 0,10-0,17 |
РТЛ 1002(М) | 0,16-0,26 |
РТЛ 1003(М) | 0,24-0,40 |
РТЛ 1004(М) | 0,38-0,65 |
РТЛ 1005(М) | 0,61-1,00 |
РТЛ 1006(М) | 0,95-1,60 |
РТЛ 1007(М) | 1,50-2,60 |
РТЛ 1008(М) | 2,40-4,00 |
РТЛ 1010(М) | 3,80-6,00 |
РТЛ 1012(М) | 5,50-8,00 |
РТЛ 1014(М) | 7,00-10,00 |
РТЛ 1016(М) | 9,50-14,00 |
РТЛ 1021(М) | 13,00-19,00 |
Основні | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Виконання нейтралі | Ізольована |
Кількість вводів | 1 |
Кількість виходів | 1 |
Кількість обслуговуваних сторін | 1 |
Конструкція | Збірно-розбірна |
Застосування | У приміщенні |
Розташування | Вертикальне |
Ступінь захисту IP | 54 |
Тип монтажу | Навісний |
Тип обладнання | Щит |
Тип управління | Ручне |
Тип щита | Розподільчий |
Додаткові характеристики | |
Бічні стінки | Незнімні |
Введення кабелю | Через кабельний ввід |
Матеріал | Метал |
Матеріал ущільнювача | Пориста гума |
Передні двері | Суцільнометалева |
Рубильник | Так |
Тип рубильника | Розривний |
Колір | Сірий |
Захист | |
Захист від короткого замикання | Так |
Захист від перевантаження | Так |
Індикація режиму роботи | Так |
Наявність запобіжника | Ні |
Користувацькі характеристики | |
Висота | 220.0 (мм) |
Глибина | 150.0 (мм) |
Максимальна робоча температура | 55 град. |
Маса | 2.0 (кг) |
Мінімальна робоча температура | 40.0 (град.) |
Номінальна напруга головного ланцюга | 380.0 (В) |
Номінальний струм відключення | 10.0 (кА) |
Режими роботи | Повторно-короткочасний, Тривалий |
Частота | 50.0 (Гц) |
Ширина | 190.0 (мм) |
- Ціна: 1 800 ₴
