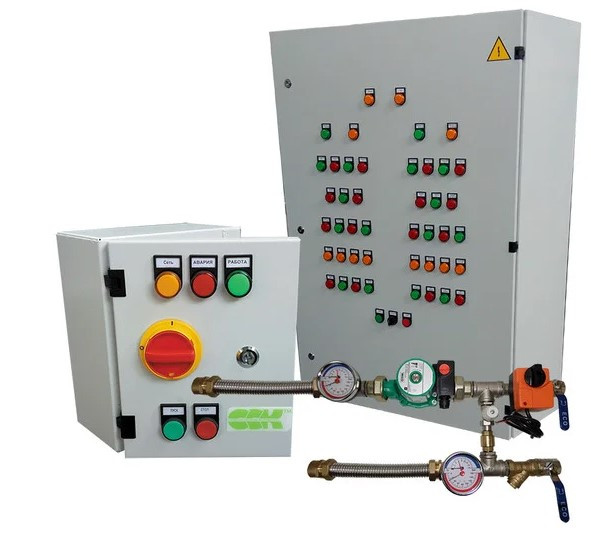

Шафа керування системами вентиляції A-SAU

ОСОБЛИВОСТІ ШАФИ УПРАВЛІННЯ

• застосування надійних комплектуючих європейських виробників;
• захист і управління виконавчих механізмів (для вентиляторів, клапанів, приводів);
• контроль засмічення фільтрів;
• підключення пожежної сигналізації;
• наявність індикації стану обладнання;
• наявність місцевих органів управління;
• наявність повного пакету документації (паспорт, набір схем, специфікації, керівництво оператора, посібник користувача).

Розшифровка маркування шафи управління (на прикладі A-SAU-VN0-1-FN1-0-0):

● тип схеми - VN0

• V0 – управління вентилятором, VN0 – нагрівач водяний,
• EN(1) – електричний нагрівач з 1 сходинкою до 15 кВт,
• EN(2) – електричний нагрівач з 2 ступенями кожна до 15 кВт,
• EN(3) – електричний нагрівач з 3 ступенями кожна до 15 кВт;
• СVN0 – нагрівач водяний, водяний охолоджувач;
• СEN(1) – нагрівач електричний, охолодження ККБ.

УВАГА: схеми CVN0 і CEN(1) тільки при виборі типу управління DU

● номер схеми - 1

• 1 – припливна установка,
• 2 – припливно-витяжна установка;

● тип вентилятора - FN1

• FN1 – вентилятор з зовнішнім ротором однофазний (наприклад: C-PKV, C-VENT);
• FN3 – вентилятор з зовнішнім ротором трифазний (наприклад: C-PKV, C-VENT);
• FV3 – вентилятор з асинхронним двигуном (наприклад: C-KVARK, VSK);
• FE1 – ЄС-вентилятори однофазні; FE3 – ЄС-вентилятори трифазні;
• FC3 – управління ПЧ;

● струм електродвигуна - 0

• 0 – для FN1, FN3, FE1, FE3;
• струм електродвигуна для FV3 і FC3 (для припливно-витяжних

● тип управління - 0

• 0 – управління з шафи;
• DU – дистанційне керування (пульт)
