Стакан монтажний з шумоглушників STAM 610

Застосування склянок монтажних з шумоглушників STAM 610

Стакани монтажні з шумоглушением STAM 610 призначені для застосування в проекті будівельних конструкцій на будь-якому типі покрівлі, спільно з витяжними та припливними даховими вентиляторними установками KROV-DU/DUV, UKROS-DU/DUV. Числовий індекс - типорозмір склянки відповідає розміру прохідного перерізу в сантиметрах.

Конструктивні особливості склянок монтажних з шумоглушників STAM 610

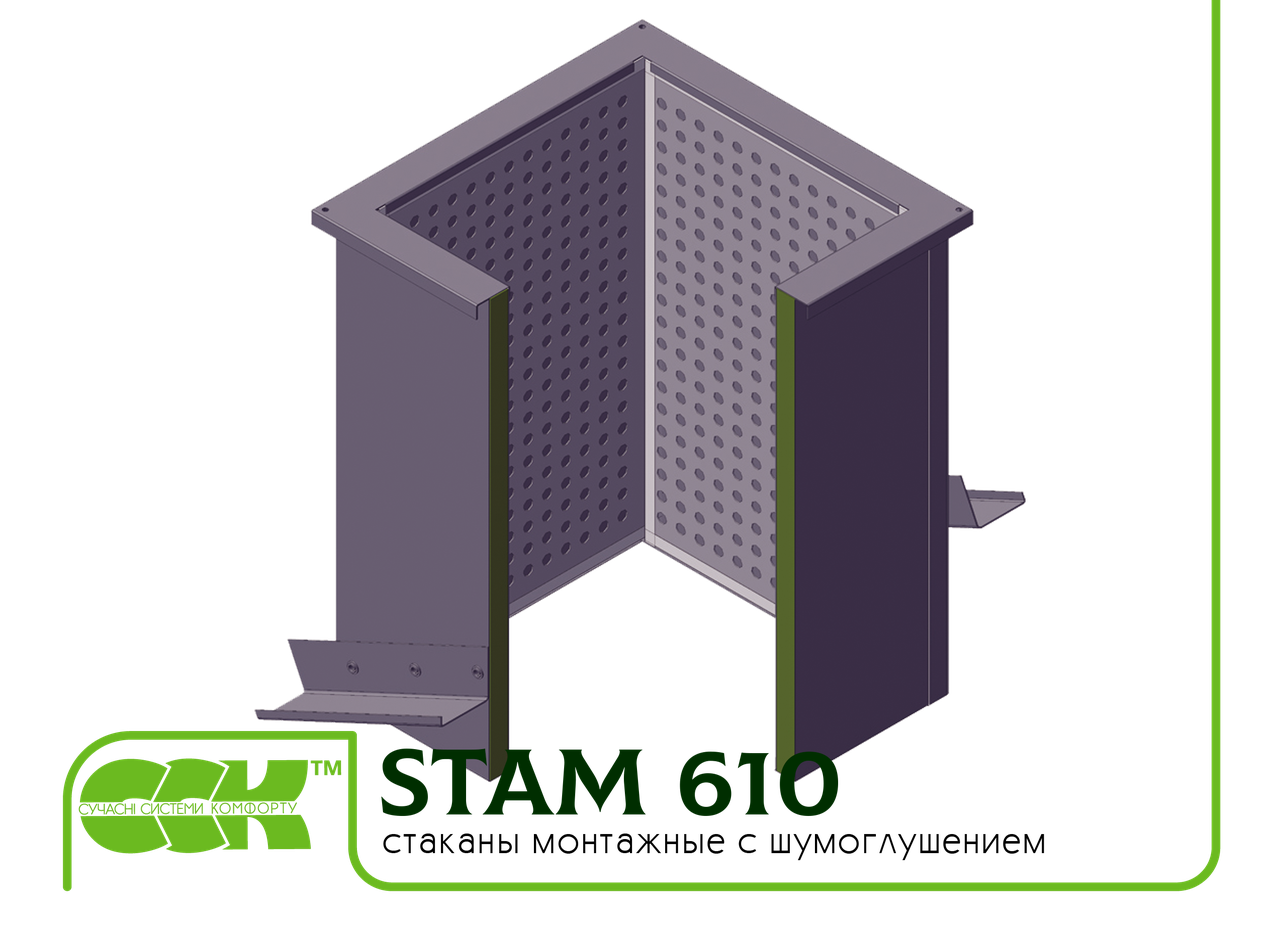

Конструкція утепленого шумоизолированного STAM 610 являє собою коробчату конструкцію, що складається з
зварної рами, що несе основну опорну навантаження, всередині якої закріплений повітропровід квадратного перерізу з перфорацією, що виготовляється з оцинкованої або нержавіючої сталі. Бокові сторони рами повністю закриті панелями з оцинкованої сталі. Між рамою і воздуховодом знаходиться термо-шумоізоляція завтовшки 50 мм Для кріплення на покрівлі STAM 610 поставляються з регульованими при монтажі бічними опорами. Кут нахилу встановлюється при монтажі на покрівлю, максимальний ухил — 1:2. Для покрівлі без ухилу, вказати ухил 0. Приєднувальні розміри STAM 610 повністю відповідають ряду приєднувальних розмірів дахових вентиляторів UKROS, KROV. До фланців опорної плити STAM 610 знизу можна приєднувати клапани типу "GMK-P", "REG"' "TUL".
