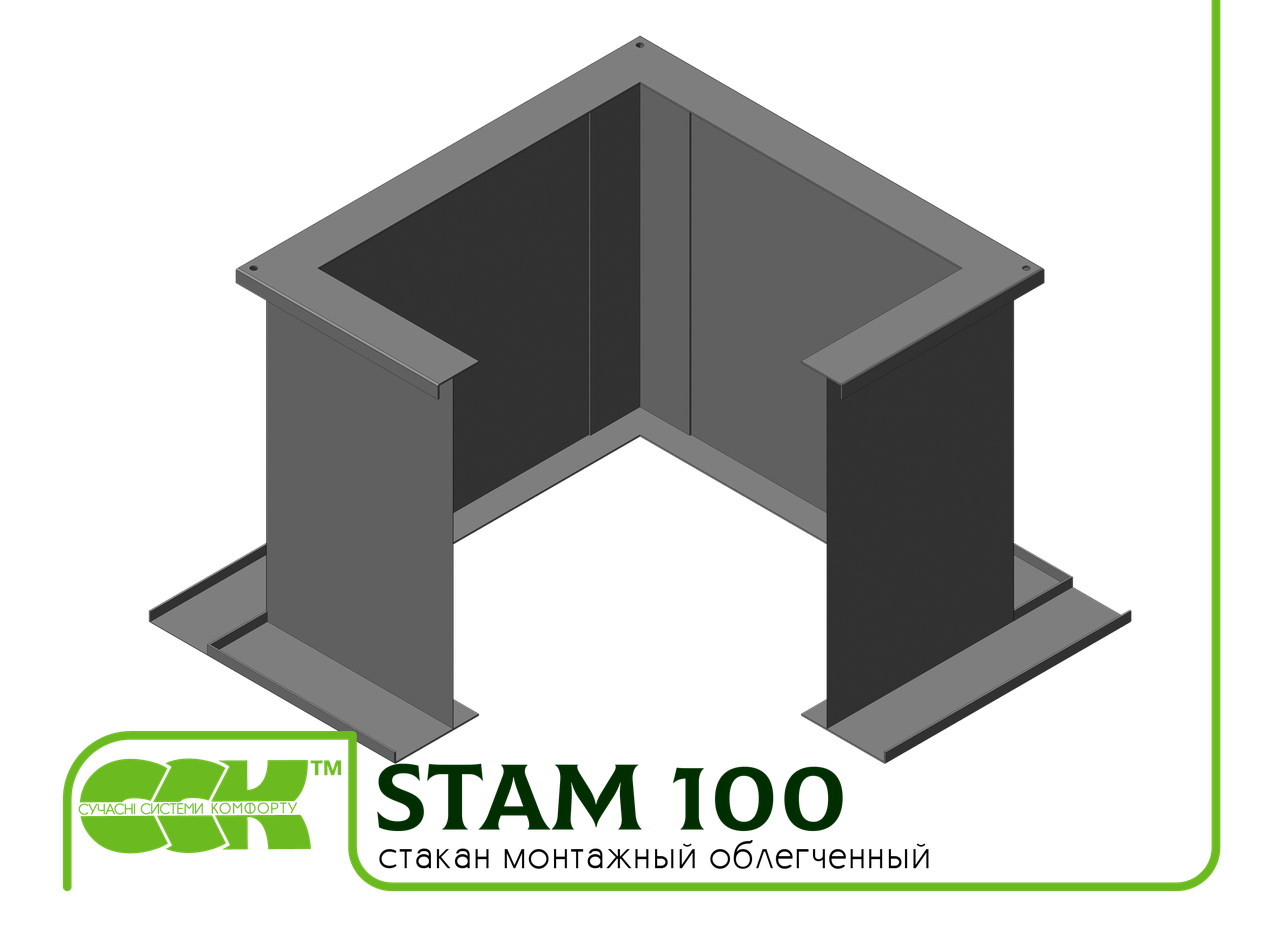

Стакан монтажний полегшений STAM 100

Застосування склянок монтажних полегшених STAM 100

Стакани монтажні полегшені (без термоізоляції) серії STAM 102, призначені для застосування впроекте будівельних конструкцій на будь-якому типі покрівлі будівель. STAM 100, STAM 102, STAM 103 призначені для установки на горизонтальній поверхні спільно з витяжними та припливними даховими вентиляторами KROS, KROV, UKROS, VKOP 0, OZA. При забезпеченні належної ступеня вогнестійкості і зовнішньої теплоізоляції, поєднуються з вентиляторами димовидалення KROV-DU/DUV, UKROS-DU/DUV.

Конструктивні особливості склянок монтажних полегшених STAM 100

Конструкція полегшеного склянки серії STAM 102 являє собою збірну конструкцію, що складається з міцної
зварної рами, несе основне навантаження, і герметичною оцинкованої зовнішнього облицювання.Термоізоляція в постачанні не передбачено й може бути виконана за місцем, у складі примикає покрівельного пирога. Приєднання до вентиляційного каналу здійснюється з монтажного фланця болтами.

Пропонуються наступні моделі STAM для монтажу на покрівлі без ухилу:

• STAM 100 - без клапана
• STAM 102 - з вбудованим клапаном на витяжку
• STAM 103 - з вбудованим клапаном на приплив

Высота стаканов без уклона — 600 мм, рассчитана на толщину снегового покрова не более 500 мм (с учетом толщины кровельного пирога).

Для монтажа на кровле с уклоном:

• STAM 110 - без клапана
• STAM 112 - с встроенным клапаном на вытяжку
• STAM 113 - с встроенным клапаном на приток

Поставляются с регулируемыми при монтаже боковыми опорами. Угол наклона устанавливается при монтаже на кровле, максимальный уклон — 1:2. Высота стаканов с уклоном — 750-1150 мм, рассчитана на толщину снегового покрова более 500 мм (с учетом изменяемого угла монтажа в кровлю).

Приєднувальні розміри STAM серії 100 уніфіковано з KROV/UKROS.

Пропонується додаткова комплектація:

• піддон POD
• сітка антивандальна
• решітка
• захист ZNT
• дефлектор DF
• зовнішні клапани GMK/REG, монтовані знизу.
