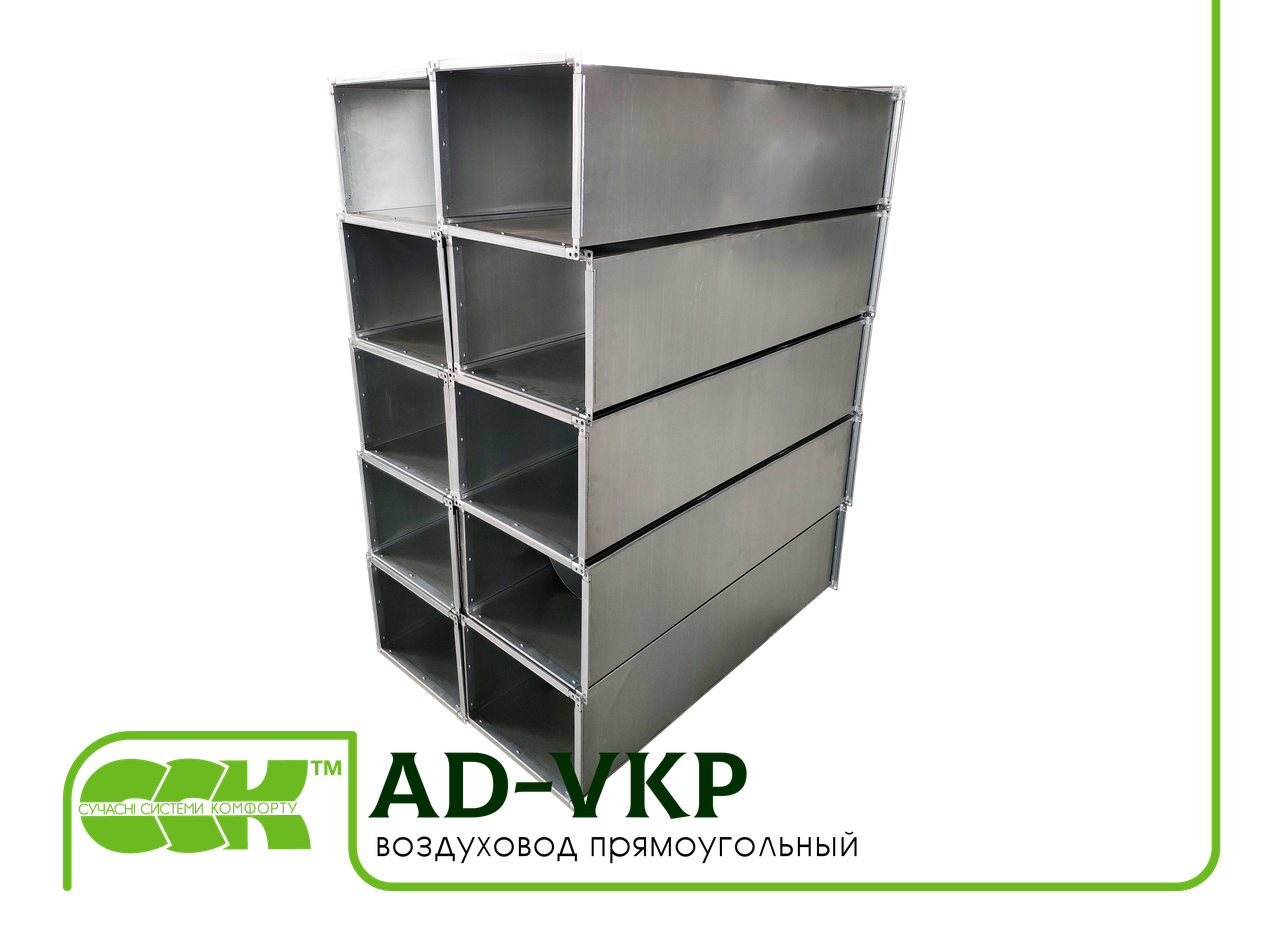

Повітропровід AD-VKP прямокутний для систем вентиляції

Прямокутний вентиляційний канал на кінцях має фланці і укріплений поперечної гофрування сталевого листа.
Додатково, в залежності від розмірів, канал укріплений трубчастими оцинкованими ребрами жорсткості.
При виборі одного з видів фланця максимальна довжина воздуховода може змінюватися:
F або 0 то Lmax=1250 мм.
TDF-2, то Lmax=1195 мм.
TDF-3 то Lmax=1170 мм

Розшифровка маркування (на прикладі AD-VKP-300x500-1200-ZS/0,5-F-2-0)

• найменування - AD-VKP
• розмір (по прямокутному присоединительному перерізу AxB) - 300x500
• довжина каналу (L), мм - 1200
• матеріал (ZS - оцинкована сталь) - ZS
• товщина сталі, мм (0,5; 0,7; 1,0) - 0,5
• клас (N - нормальний, P - щільний)
• наявність фланців (TDF - інтегрований фланець, F - фланець, 0 - відсутній) - F
• ширина фланця - (2 - 20 мм, 3 - 30 мм)
• наявність заглушки (Z - заглушка, 0 - відсутній)

ОСНОВНІ ЕЛЕМЕНТИ ВЕНТИЛЯЦІЙНОЇ СИСТЕМИ

1. Прямі ділянки AD-VKP, AD-SPN 2. Відведення круглий 90° AD-KPO 3. Відвід прямокутний 90° AD-KP 4. Перехід з прямокутного на круглий AD-ARKK 5. Перехід з прямокутного на прямокутний AD-PDK 6. Перехід односторонній з круглого на круглий AD-PR 7. Ніпель внутрішній AD-NIP 8. Муфта AD-MF 10. Заглушка кругла AD-ZK 11. Трійник круглий AD-TR 12. Хрестовина кругла AD-KPS 13. Врізка кругла в площину AD-VR 14. Трійник прямокутний AD-TP 15. Качка прямокутна AD-ZP 16. Заглушка прямокутна AD-Z
