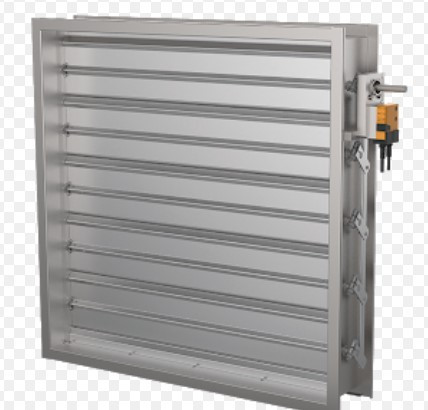

Вентиляционный клапан C-REG-100-50

Применение канальных воздушных клапанов унифицированных C-REG-100-50-0

Воздушные клапаны C-REG предназначены для регулирования расхода приточного и вытяжного воздуха в системах канальной вентиляции и кондиционирования. Клапан может использоваться для рециркуляционного воздуха.

Повітряні клапани застосовують для герметизації внутрішнього об'єму вентиляційних мереж. Оброблюваний повітря повинен бути підготовлений, не повинен містити тверді, волокнисті, клейкі або агресивні домішки.

Конструктивні особливості уніфікованих повітряних клапанів канальних C-REG-100-50-0

Клапан повітряний має прямокутний перетин і являє собою збірну конструкцію з корпусу і лопаток, виконаних з оцинкованої сталі. У місцях сполучення лопаток встановлено спеціальний ущільнювач.

Приводна кінематична схема повітряного уніфікованого клапана являє собою систему важелів і тяг,
забезпечує паралельне розкриття лопаток.

Клапани повітряні мають фіксований типорозмірний ряд робочих перетинів відповідає європейському типоразмерному ряду канального устаткування. В якості виконавчого механізму може поставлятся:

• без приводу (під привід);
• ручний привід для місцевого ручного керування;
• електропривод для дистанційного керування клапаном.

Для повітряних клапанів використовують приводи «відкрито-закрито» або з пружинним поверненням плавного регулювання або двопозиційні, 220 В або 24 Ст.
При будь-якому варіанті комплектації виконавчим механізмом клапан повітряний уніфікований зберігає працездатність незалежно від просторової орієнтації.
