Повітряний клапан канальний C-REG-60-30-HD

Застосування канальних повітряних клапанів уніфікованих C-REG-60-30-HD

Повітряні клапани C-REG призначені для регулювання витрати припливного і витяжного повітря в системах канальної вентиляції і кондиціонування. Клапан може використовуватися для рециркуляційного повітря.

Повітряні клапани застосовують для герметизації внутрішнього об'єму вентиляційних мереж. Оброблюваний повітря повинен бути підготовлений, не повинен містити тверді, волокнисті, клейкі або агресивні домішки.

Конструктивні особливості уніфікованих повітряних клапанів канальних C-REG-60-30-HD

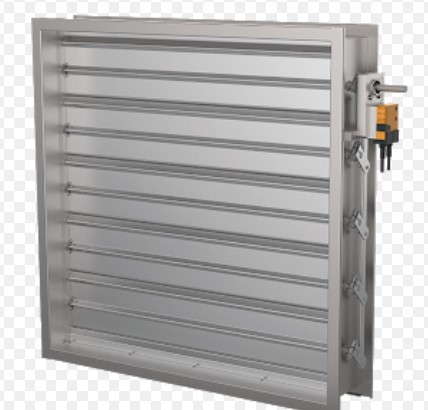

Клапан повітряний має прямокутний перетин і являє собою збірну конструкцію з корпусу і лопаток, виконаних з оцинкованої сталі. У місцях сполучення лопаток встановлено спеціальний ущільнювач.

Приводная кинематическая схема воздушного унифицированного клапана представляет собой систему рычагов и тяг,
обеспечивающую параллельное раскрытие лопаток.

Клапаны воздушные имеют фиксированный типоразмерный ряд рабочих сечений соответствующий европейскому типоразмерному ряду канального оборудования. В качестве исполнительного механизма может поставляться:

• 0 - без привода (под привод);
• HD - ручной привод для местного ручного управления;
• ("відкрито-закрито "плавне реєстр. M24-SR, M220-SR, двопозиційний M24, M220; пружинне повернення плавне реєстр. F24-SR, двопозиційний F24, F220) - електропривод для дистанційного керування клапаном.
• .

Для повітряних клапанів використовують приводи «відкрито-закрито» або з пружинним поверненням плавного регулювання або двопозиційні, 220 В або 24 Ст.
При будь-якому варіанті комплектації виконавчим механізмом клапан повітряний уніфікований зберігає працездатність незалежно від просторової орієнтації.
