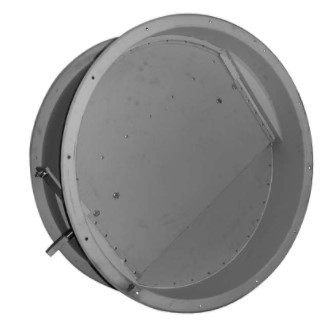

Клапан зворотний сейсмостійкий NER-KO

Застосування зворотних клапанів сейсмостійких NER-KO

Повітряні зворотні клапани високої щільності NER-KO розроблені для автоматичного перекриття воздуховодов при вимиканні вентилятора.
Зворотні клапани NER-KO мають гравітаційний тип дії і призначені для роботи у вентиляційних мережах високого тиску в умовах різких перепадів робочого тиску в мережі, а також для герметизації внутрішнього об'єму вентиляційних мереж.
Зворотний клапан NER-KO не має аналогів у вітчизняному виробництві.

Конструкція зворотних клапанів сейсмостійких NER-KO

Зворотні клапани гравітаційної дії серії NER-KO виготовляють як прямокутної, так і круглого перерізу.
Зворотні клапани NER-KO складаються: прямокутні – з посиленого зварного чотиристінного коробчатого корпусу, виконаного з нержавіючої або низьколегованої товстолистової сталі, круглі – з цельнокатаного круглого корпусу (тобто фланець заслінки виконаний «зацело» з основним матеріалом корпусу і не має ніякого зварного з'єднання, що істотно підвищує жорсткість і герметичність корпуса), стулка всіх таких клапанів – також виконується порожнистої коробчатої форми з нержавіючої або низьколегованої товстолистової сталі.
Примикання стулок виконано у формі замкового ущільнення. По торцях корпуса використовується амортизуюче ущільнення.
Підшипникові вузли виконуються з використанням самовстановлюються підшипників кочення, що захищають осі стулок клапана зворотного від перекосу під впливом тиску.
На бічній поверхні зворотних клапанів є посилений настроюється противагу для забезпечення можливості регулювання зворотного клапана при монтажі в залежності від площини установки, що дозволяє даними клапанів зберігати працездатність незалежно від просторової орієнтації.
