Клапан повітряний GMK-R

Застосування повітряного клапана GMK-R

Повітряний клапан, розроблений спеціально для регулювання повітряного потоку в мережах загального призначення в т. ч. і в умовах знижених температур (до мінус 40 °С), відрізняється конструктивними особливостями, що оберігають від зриву потоку, гідроударів, заклинювання в проміжних положеннях і дозволяють вести прецизійне управління опором мережі.

Конструктивні особливості повітряного клапана GMK-R

Клапан GMK-R складається з четырехстеночного коробчатого корпусу, виконаного зі сталі з використанням технологій холодної прокатки.
Стулка клапана – виконується з алюмінієвого профілю ромбовидного перетину з внутрішніми ребрами жорсткості, лінія примикання стулок ущільнена пружним ущільнювачем стійким до передам температур в об'ємі категорії YHL 2 ГОСТ 15150.
Так само, як і клапан серії GMK-P, клапан GMK-R має в своїй конструкції пружинні торцеві ущільнення.
GMK-R не містить у своїй конструкції ніяких електронагрівальних елементів.
На відміну від клапана GMK-P, клапан GMK-R має спеціальним чином організовану кінематику: важелі і тяги клапана GMK-R з'єднуються з використанням фурнітури з підвищеними фрикційними властивостями і стійкістю кріплення порівняно із звичайними клапанами, що дозволяє клапану GMK-R мати симетричне розкриття стулок з високим ступенем рухливості без втрати надійності, із збереженням повної функціональності на протязі всього строку служби.
Конструкція важелів і тяг запозичена у клапанів високого тиску, що значно підвищує їх надійність, зносостійкість і опірність вірогідним стандартним порушень, які можуть допускатися при монтажі (перекоси, удари тощо).
Стандартно клапан GMK-R клемными коробками не оснащується.

НОМЕНКЛАТУРНИЙ РЯД ПРИСТРОЇВ ВОЗДУХОРЕГУЛИРУЮЩИХ

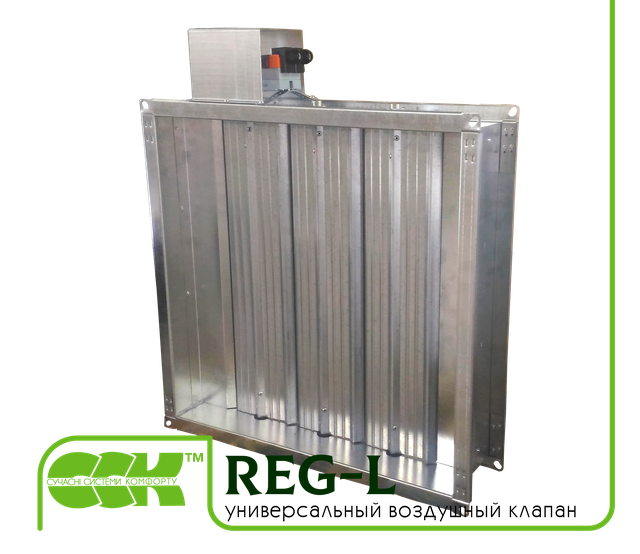

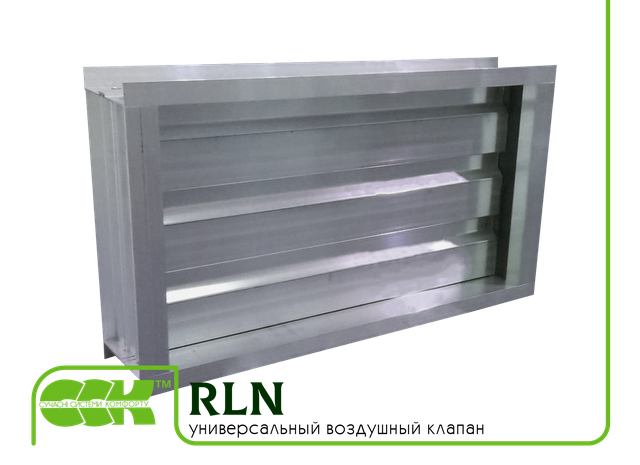

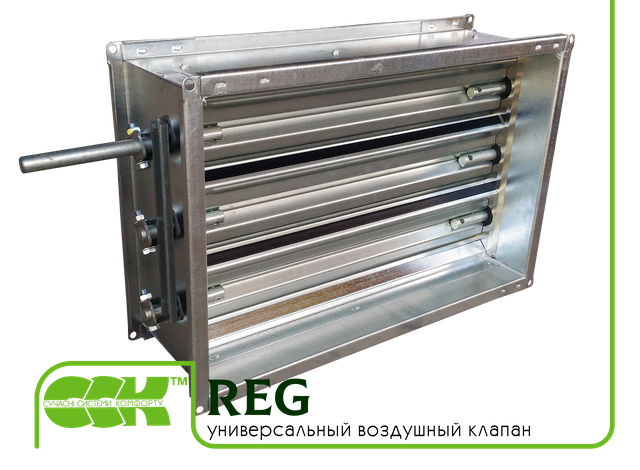

Клапан повітряний універсальний REG	Клапан повітряний універсальний RLN	Клапан повітряний універсальний REG-L

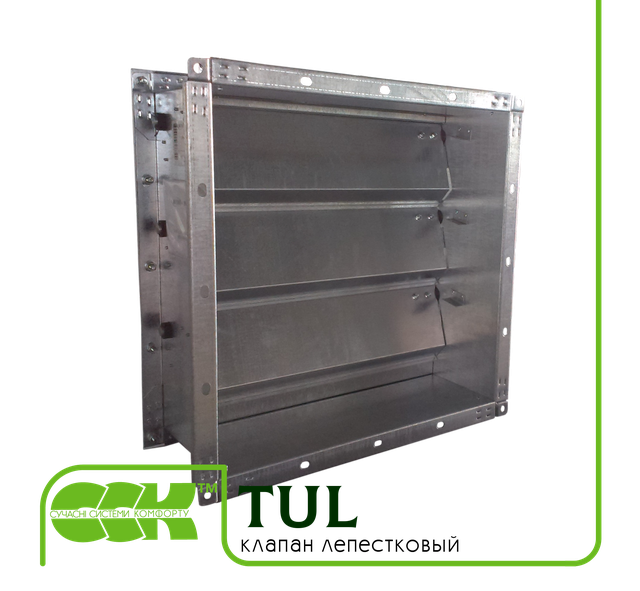

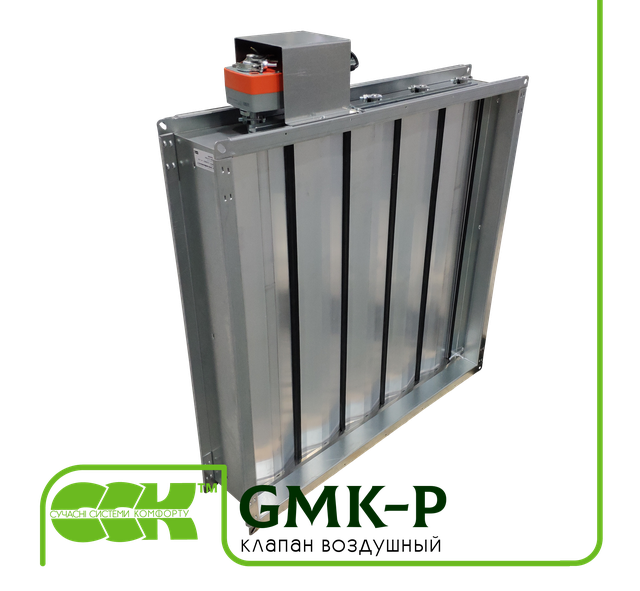

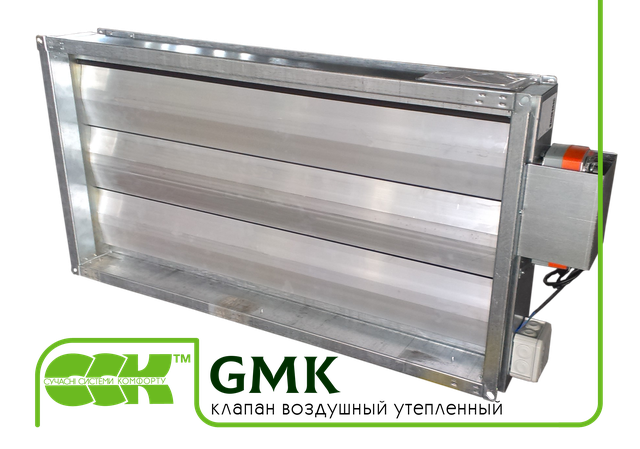

Клапан повітряний GMK-P	Клапан повітряний утеплений GMK	Пелюстковий Клапан TUL

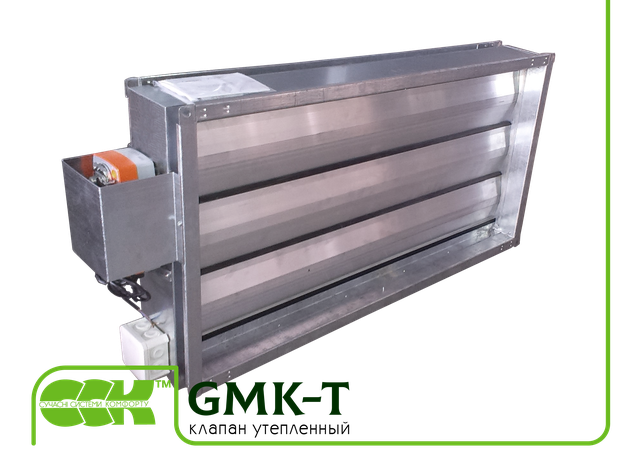

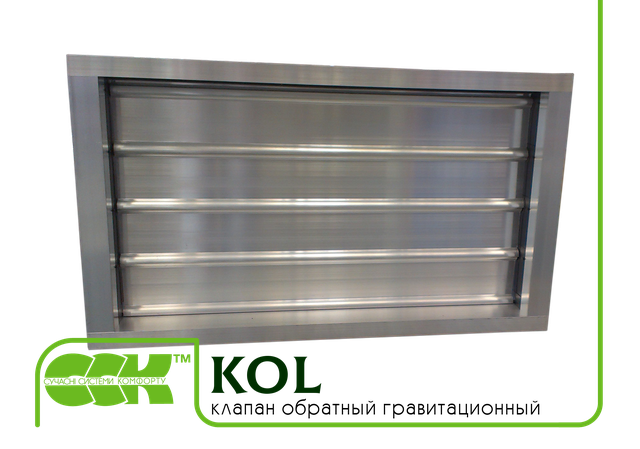

Клапан зворотний універсальний KLR	Клапан зворотний гравітаційний KOL	Клапан утеплений GMK-T

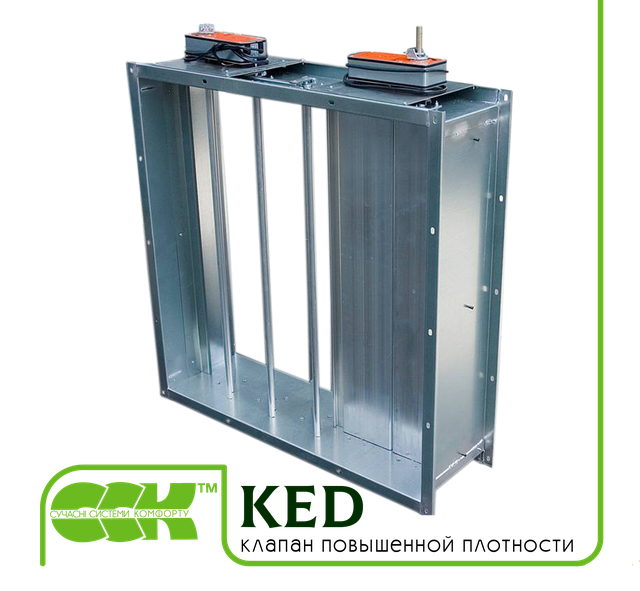

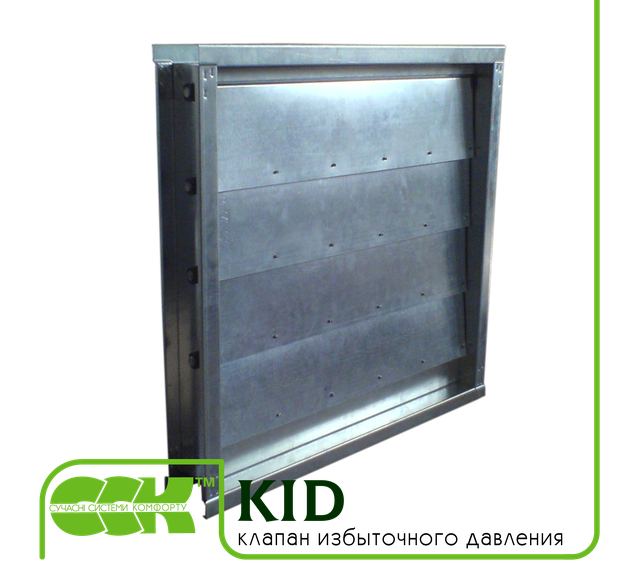

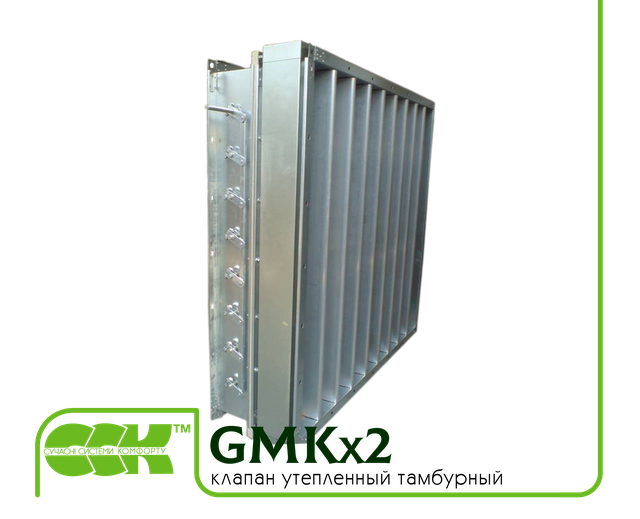

Клапан утеплений тамбурний GMKх2	Клапан підвищеної щільності KED	Клапан надлишкового тиску KID
