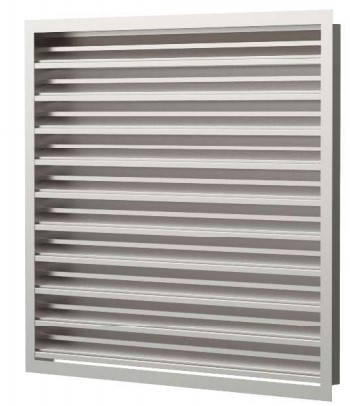

Решітка декоративна нерегульована R100

Застосування решіток вентиляційних декоративних нерегульованих R100

Решітки для вентиляції R100 призначені для зовнішньої захисту місць виходу вентиляційних шахт, повітроводів, отворів при необхідності естетичного оформлення зовнішньої (фасадної) сторони приміщень із забезпеченням додаткової захисту від опадів (відлив) і попадання сторонніх об'єктів у внутрішнє захищається простір (сітка).

Конструкція решіток вентиляційних декоративних нерегульованих R100

Грати декоративні нерегульовані R100 виготовляють з посилених уніфікованих елементів з алюмінієвого профілю.
Вони відрізняються акуратним зовнішнім виглядом, простотою монтажу. Виготовляються тільки в незабарвленому варіанті, тільки прямокутного перерізу, не мають можливості додаткового регулювання.

Решетки типа R100 рекомендуется использовать при рабочем сечении до 7,2 м² . Конструкцию таких решеток отличает дополнительное усиление составляющих решетку элементов, кроме того, эти решетки при указании в заказе с внутренней стороны могут оснащаться цельнопросечной сеткой для предотвращения попадания в защищаемую зону посторонних предметов. Верхняя полка корпуса решеток типа R100 имеет т.н. «отлив» для защиты от попадания во внутреннюю полость решетки осадков.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ТИПОРАЗМЕРНЫЙ РЯД И ЖИВОЕ СЕЧЕНИЕ, М²

При выборе решеток R100 ширину (В) решетки целесообразно выбирать кратной 10 мм, при этом высота (Н) должна быть кратной 100 мм + 20 мм к полученному значению на «отлив». При заказе решетки отдельно, следует учитывать необходимость наличия монтажного зазора 5 мм: размеры сечения решетки должны быть минимум на 5 мм меньше размеров того отверстия, куда планируется встроить решетку.
