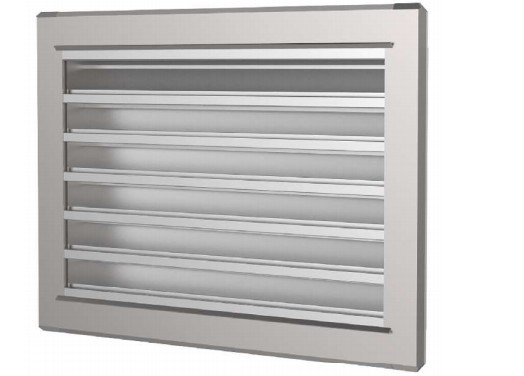

Решітка декоративна нерегульована RO50

Застосування сітки для вентиляції декоративних нерегульованих RO50

Решітки RО50 призначені для зовнішньої захисту місць виходу вентиляційних шахт, повітроводів, отворів при необхідності естетичного оформлення зовнішньої (фасадної) сторони приміщень із забезпеченням додаткової захисту від опадів (відлив) і попадання сторонніх об'єктів у внутрішнє захищається простір (сітка).

Конструкція решіток для вентиляції декоративних нерегульованих RO25, RO50

• RО50 виготовляють з посилених уніфікованих елементів з оцинкованої сталі.
• Вони відрізняються акуратним зовнішнім виглядом, простотою монтажу.
• Виготовляються в незабарвленому варіанті, за спеціальним замовленням решітки можуть бути пофарбовані в колір, узгоджений з замовником.
• Виготовляються решітки тільки прямокутного перерізу, не мають можливості додаткового регулювання.

Решітки типу RО50 рекомендується використовувати при робочому перерізі до 4 м2 . Конструкцію таких решіток відрізняє додаткове посилення складових ґрати елементів. Верхня полиця корпусу решіток типів RО50 має т. зв. «відлив» для захисту від попадання у внутрішню порожнину решітки опадів. Також при виборі таких решіток необхідно враховувати, що при використанні в її складі стандартних уніфікованих елементів ширину (В) решітки доцільно вибирати кратною 10 мм, при цьому висота (Н) її повинна бути кратною – 50 мм. Максимальна швидкість повітря в решітках RО50 обмежена 15 м/с.

ГАБАРИТНІ І ПРИЄДНУВАЛЬНІ РОЗМІРИ

ТИПОРОЗМІРНИЙ РЯД І ЖИВЕ ПЕРЕТИН, М2

Також при виборі решіток RO50 ширину (В) решітки доцільно вибирати кратною 10 мм, при цьому висота (H) її повинна бути кратною 50 мм При замовленні решітки окремо, слід враховувати необхідність наявності монтажного зазору 5 мм: розміри перерізу решітки повинні бути мінімум на 5 мм менше розмірів того отвори, куди планується вбудувати решітку.
