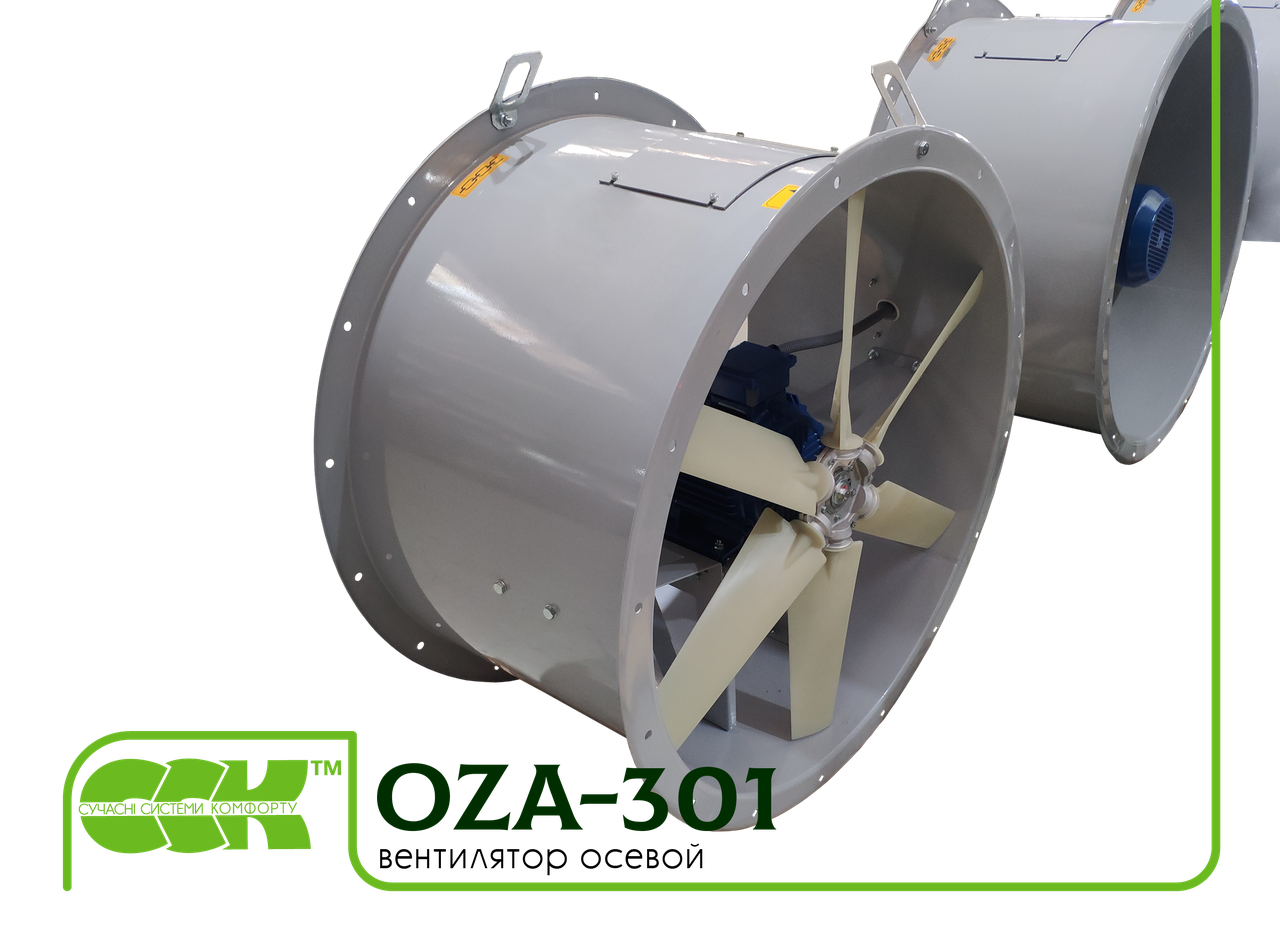

Осьовий вентилятор енергоефективний OZA-301 (полегшене колесо)

Застосування осьових вентиляторів OZA 301

Осьові вентилятори застосовуються в:

• системи вентиляції і повітряного опалення
• санітарно-технічні і технологічні установки
• системи PD-протидимного вентиляції підпірної

Конструктивні особливості осьових вентиляторів OZA 301

Осьові вентилятори низького і середнього тиску серії OZA 300 складаються з робочого колеса вдосконаленої конструкції, цельнсварного викачаний корпусу і асинхронного двигуна, розміщеного в корпусі. Опорна стійка двигуна виконана аеродинамічної форми і виконує функцію спрямляющего апарату.

Робоче колесо осьових вентиляторів виконано з поворотними лопатками, кут установки лопаток регулюється для отримання максимального ККД. Лопатки виконані об'ємними, литтям під тиском. Живий перетин потоку повітря максимально збільшено, що дає значне зниження швидкості на виході.

Фланці корпусу вентилятора відбортованого, що визначає підвищену жорсткість і точність, забезпечують однаковий по периметру колеса мінімальний радіальний зазор між лопатками колеса і корпусом.

Корпус виготовляють з алюмінію, нержавіючої або вуглецевої сталі.

Напрямок потоку завжди з колеса на двигун незалежно від орієнтації. Всі елементи осьового вентилятора мають захисно-декоративне лакофарбове покриття.

Виконання:

• N – загальнопромислове;
• CR1 – корозійностійке
• V – вибухозахищене
• VCR1 – корозійностійке вибухозахищене

Тип корпусу:

• 1 повністю закритий корпус
• 2 має мінімально можливу довжину

Температура навколишнього середовища:

• від -40° С до +40° С
