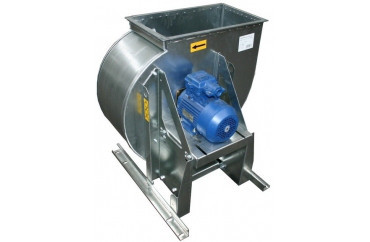

ВРАВ - Вентилятори Радіальні взрывозыщищенные з загнутими Вперед лопатками колеса, з високо навантаженими колесами, що забезпечують компактність вентиляторної установки.
Опис
Вентилятори встановлюються в стаціонарних системах кондиціонування повітря, вентиляції і повітряного опалення виробничих, громадських і житлових будівель.
Для переміщення газоповітряних сумішей з температурою до 400°С до 600°С протягом не менше 120 хвилин вентилятори виготовляють у спеціальному виконанні ВРАВ-ДУ.
Випускають вентилятори наступних виконань:
• загальнопромислові (Н)
• теплостійкі (Ж)
• корозійностійкі (К1)
• корозійно-теплостійкі (К1Ж)
• вибухозахищені (В) – тільки за 1-й конструктивною схемою
• вибухозахищені теплостійкі (ВЖ) – тільки за 1-й конструктивною схемою
• вибухозахищені корозійностійкі (ВК 1; ВК3) – тільки за 1-й конструктивною схемою
• вибухозахищені корозійно-теплостійкі (ВК1Ж) – тільки за 1-й конструктивною схемою
• сейсмостійкі (З) - для кожного з вище перерахованих виконань
Конструкція
Вентилятори мають робоче колесо барабанного типу лівого або правого обертання з 32 заломленими вперед лопатками. Спіральний корпус - поворотний. Вхідний патрубок має циліндричну форму і не входить в робоче колесо, що забезпечує надійну роботу вентилятора. У вентиляторів відсутній вхідний фланець, що забезпечує більш сприятливий вхід потоку при відсутності воздуховода на стороні всмоктування.
Вентилятори виготовляють за 1-й (з безпосереднім поєднанням з двигуном) і 5-й (з ремінним приводом) конструктивною схемою згідно ГОСТ 5976.
Для кліматичного виконання У1, УХЛ1, Т1 передбачена додаткова захист приводу і вихлопу вентилятора від атмосферних опадів.
Виконання вентиляторів в шумоізолюючому кожусі (виготовляють для загальнопромислового виконання і положення корпусів 0 і 90 градусів) дозволяє знизити на величину до 12 дБ сумарний рівень звукової потужності, випромінюваної вентилятором, за рахунок шумопоглинаючих і шумоізоляційних властивостей кожуха. Сумарний рівень звукового тиску знижується на 25...30 дБ на відстані 5 м.
Пропонується додаткова комплектація виброизоляторами і гнучкими вставками, що дозволяє знизити динамічні навантаження, а також фланцями зворотними, перетворювачами частоти і пристроями плавного пуску.
Експлуатація
Вентилятори мають встановлюватися поза обслуговуваного приміщення і за межею зони постійного перебування людей.
Вентилятори можуть експлуатуватися в умовах помірного (У); помірного і холодного (УХЛ) і тропічного (Т) клімату 1-ї і 2-ї категорії розміщення по ГОСТ 15150.
Условия эксплуатации:
• температура окружающей среды
- от -45 до +40°С для умеренного климата,
- от -60 до +40°С для умеренного и холодного климата,
- от -10 до +50°С для тропического климата;
• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с;
Вентилятори ВРАВ мають робоче колесо барабанного типу лівого або правого обертання з загнутими вперед лопатками спеціальної форми.
Спіральний корпус - поворотний.
Вентилятори комплектують стандартними 3-х фазними асинхронними одношвидкісними двигунами.
Для положення корпусу ПО (ЛО) для 1-ї категорії розміщення (вуличний) передбачена захист від атмосферних опадів ПАРАСОЛЬКА-ВРАН (замовляється окремо, як опція); положення корпусу П90 (ЛО) - КОЗИРОК (замовляється окремо, як опція).
Пропонується додаткова комплектація вентиляторів опціями - див. розділ каталогу «Додаткова комплектація».
Основні | |
---|---|
Країна виробник | Україна |
